Parâmetros do sistema de energia solar e armazenamento de energia
Detalhes
| Parâmetro / Modelo | Fit-110/50 | Fit-220/50 | Fit-200/50 | Fit-160/80 | Fit-320/80 | Fit-200/100 | Fit-410/100 |
| Capacidade do sistema (kWh) | 112.53 | 225.07 | 208.98 | 160.76 | 321.53 | 208.99 | 417.99 |
| Potência nominal do sistema (kW) | 50 | 50 | 50 | 80 | 80 | 100 | 100 |
| Rack de baterias empilhável Modelo | Fit-110 | Fit-110 | Fit-200 | Fit-160 | Fit-160 | Fit-200 | Fit-200 |
| Quantidade do suporte de baterias para empilhamento | 1 | 2 | 1 | 1 | 2 | 1 | 2 |
| Modelo de inversor híbrido | EH50-IT-MX | EH50-IT-MX | EH50-IT-MX | EH80-IT-MX | EH80-IT-MX | EH100-IT-MX | EH100-IT-MX |
| Potência nominal do inversor híbrido (kW) | 50 | 50 | 50 | 80 | 80 | 100 | 100 |
| Quantidade de inversores híbridos | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Parâmetros do suporte de bateria de refrigeração a ar
Detalhes
| Parâmetros técnicos | Fit-110 | Fit-160 | Fit-200 |
| Tipo de célula | LFP 314Ah | ||
| Configuração do Pacote | 1P16S | ||
| Tensão nominal da embalagem (V) | 51,2V | ||
| Dimensões do pacote (L*A*C mm) | 445 × 248,5 × 851 mm | ||
| Peso da embalagem (kg) | 122 kg | ||
| Capacidade da bateria (kWh) | 16,07 kWh | ||

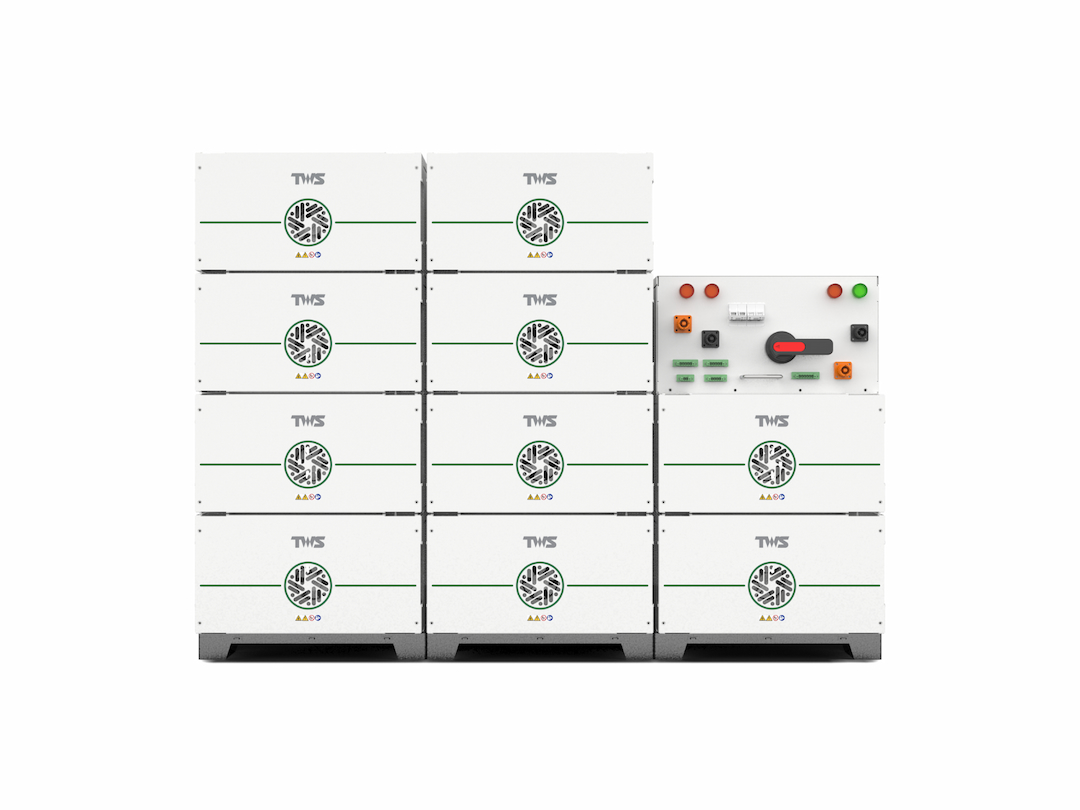

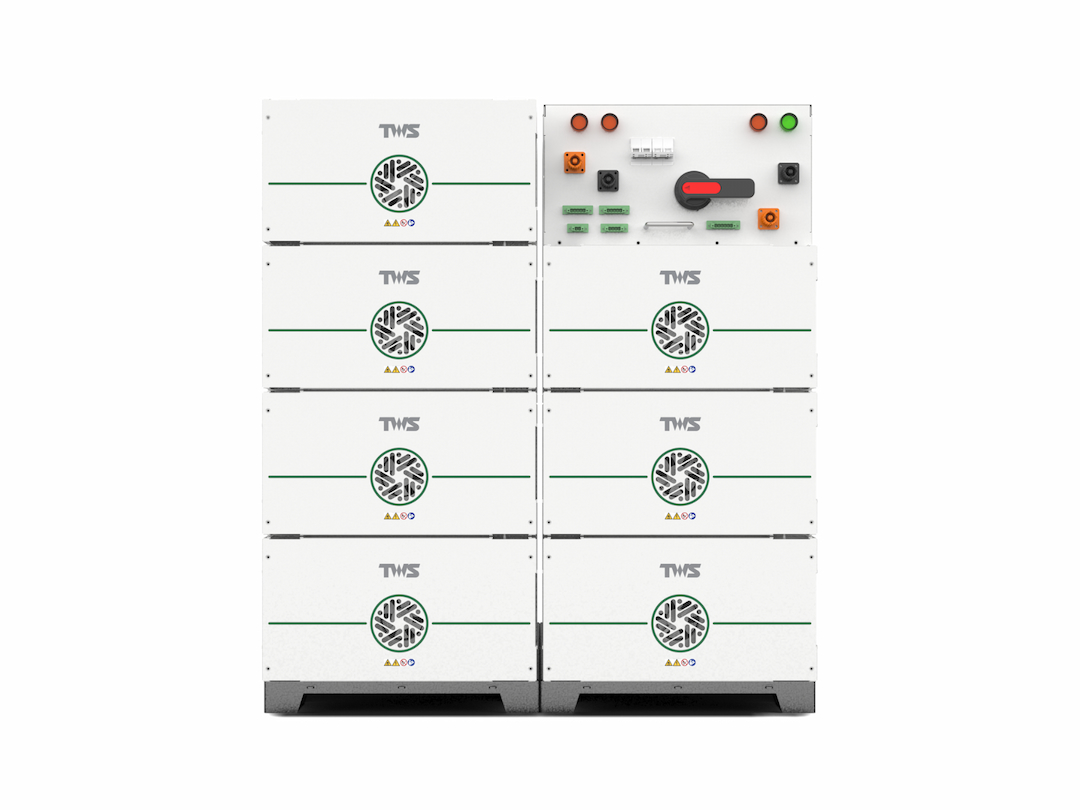

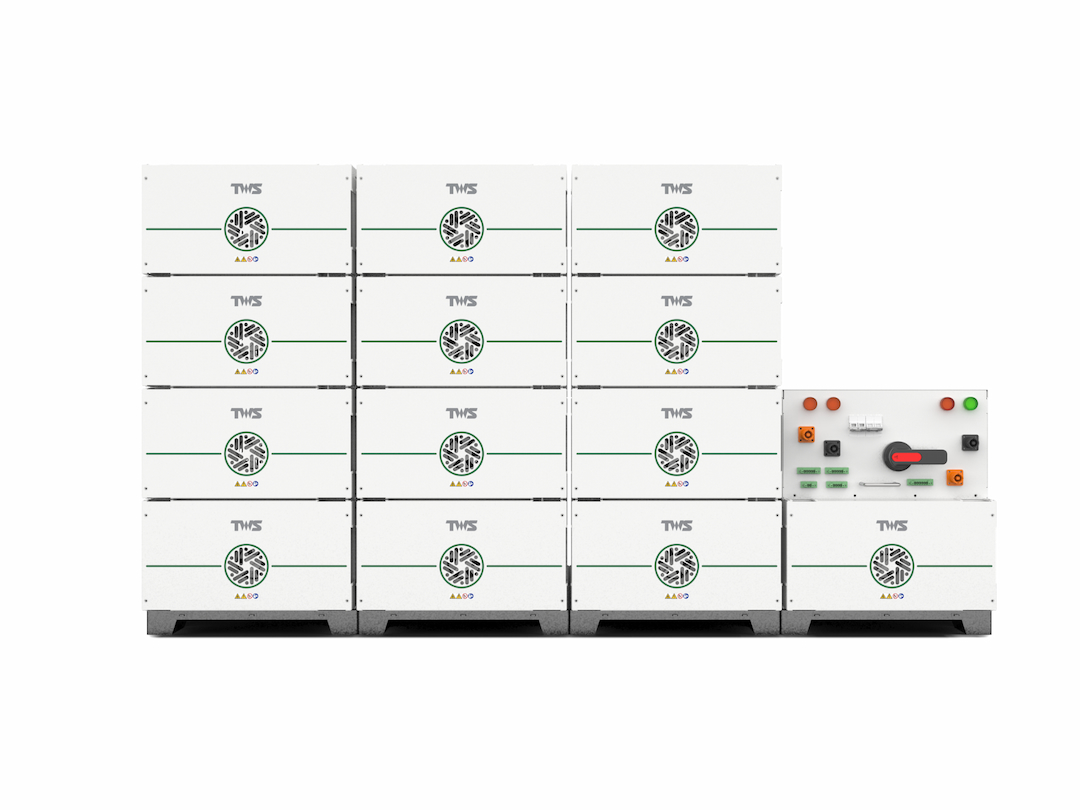

| Quantidade de embalagem | 7 | 10 | 13 |
| Capacidade da bateria (kWh) | 112,53 kWh | 160,76 kWh | 208,99 kWh |
| Tensão nominal da bateria (V) | 358,4V | 512V | 665,6 V |
| Faixa de tensão da bateria (V) | 313,6V ~ 397,6V | 448V ~ 568V | 582,4V ~ 738,4V |
| Dimensões do suporte (L*A*C mm) | 910 × 1016,5 × 851 mm | 1365 × 1016,5 × 851 mm | 1820 × 1016,5 × 851 mm |
| Peso da prateleira (kg) | 950 kg | 1320 kg | 1700 kg |
| Proteção contra a entrada de poeira | IP20 | ||
| Grau de resistência à corrosão | C4-M | ||
| Umidade ambiente operacional | 5% ~ 85% | ||
| Temperatura ambiente de operação | 0°C ~ 45°C | ||
| Altitude máxima de operação | ≤ 2000 m | ||
| Método de refrigeração por rack | Resfriamento a ar | ||
| Interface de comunicação | CAN / LAN | ||
| Protocolo de comunicação | CAN2.0B / Modbus TCP | ||
Parâmetros do Inversor Híbrido
Entrada CC (lado FV)
| Parâmetros técnicos | EH50-IT-MX | EH80-IT-MX | EH100-IT-MX |
| Dimensão máxima recomendada do array de PV | 100 kW | 160 kW | 200 kW |
| Máx. Potência de entrada PV utilizável | 100 kW | 160 kW | 200 kW |
| Tensão de entrada máxima | 1000 V | ||
| Tensão nominal | 620 V | 600 V | 600 V |
| Tensão inicial | 180 V | ||
| Faixa de voltagem MPPT | 150 V ~ 950 V | ||
| Máx. Corrente de entrada | 40 A × 4 / 40 A × 6 | 42 A × 10 | |
| Max. Corrente de curto-circuito | 60 A × 4 / 60 A × 6 | 60 A × 10 | |
| Número de MPPT / Maior número de entradas | 4 MPPTs / 8 strings | 10 MPPT / 20 strings | |
Bateria
| Parâmetros técnicos | EH50-IT-MX | EH80-IT-MX | EH100-IT-MX |
| Tipo de bateria | LFP | ||
| Faixa de voltagem da bateria | 150 V ~ 950 V | 180 V ~ 950 V | |
| Máx. Corrente de carga/descarga | 160 A / 80 A × 2 | 200 A / 100 A + 100 A | |
| Número de portas de bateria | 1/2 | ||
| Máx. Corrente de carga/descarga por porta | 160 A / 80 A | 200 A / 100 A | |
| Comunicação | CAN / RS485 | ||
Saída CA (Emergência)
| Parâmetros técnicos | EH50-IT-MX | EH80-IT-MX | EH100-IT-MX |
| Potência de saída nominal | 50 kW | 80 kW | 100 kW |
| Máx. Potência de saída aparente | 1,5 × potência nominal, 10s; 1,6 × potência nominal, 0,2s | 1,6 × potência nominal; 2 × potência nominal, 0,2s | |
| Tempo de comutação de emergência | < 10 ms | ||
| Tensão de saída nominal | 380 V / 400 V / 415 V, 3P4W | ||
| Frequência nominal | 50 Hz / 60 Hz | ||
| THDu (@ carga linear) | < 3% | < 2% | |
Entrada CA (Lado da rede)
| Parâmetros técnicos | EH50-IT-MX | EH80-IT-MX | EH100-IT-MX |
| Máx. Corrente de entrada | 182,3 A | 243.1 A | 300 A |
Entrada CA (Gerador)
| Parâmetros técnicos | EH50-IT-MX | EH80-IT-MX | EH100-IT-MX |
| Tensão de entrada nominal | 380 V / 400 V / 415 V, 3P4W | ||
| Frequência de entrada nominal | 50 Hz / 60 Hz | ||
Saída CA (Lado da rede)
| Parâmetros técnicos | EH50-IT-MX | EH80-IT-MX | EH100-IT-MX |
| Potência de saída nominal | 50 kW | 80 kW | 100 kW |
| Máx. Potência de saída aparente | 55 kVA | 88 kVA | 110 kVA |
| Tensão da grade nominal | 380 V / 400 V / 415 V, 3P4W | ||
| Frequência da grade nominal | 50 Hz / 60 Hz | ||
| Corrente de saída da grade nominal | 76 A / 72,2 A / 69,6 A | 121,5 A / 115,5 A / 111,3 A | 151,9 A / 144,3 A / 139,1 A |
| Fator de Potência | > 0,99 (0,8 de liderança ~ 0,8 de atraso) | > 0,99 (0,8 de liderança ~ 0,8 de atraso) | |
| THDi | < 3% (carga linear < 1,5%) | < 2% | |
Eficiência
| Parâmetros técnicos | EH50-IT-MX | EH80-IT-MX | EH100-IT-MX |
| Máxima eficiência | 98% | 97.8% | |
Especificação geral
| Parâmetros técnicos | EH50-IT-MX | EH80-IT-MX | EH100-IT-MX |
| Dimensões (L*A*C mm) | 600 × 970 × 290 mm | 971,5 × 880 × 311 mm | |
| Peso (kg) | 96 kg | < 150 kg | |
| Topologia | Sem transformador | ||
| Temperatura ambiente de operação | -40°C ~ 60°C (reduzido acima de 45°C) | -40°C ~ 60°C (reduzida acima de 50°C) | |
| Umidade relativa | 0% ~ 95% de umidade relativa | 0% ~ 100% de umidade relativa | |
| Proteção contra a entrada de poeira | IP66 | ||
| Método de resfriamento | Resfriamento de ar inteligente | ||
| Altitude máxima de operação | 4000 m (reduzido acima de 2000 m) | 4000 m (reduzido acima de 3000 m) | |
| Padrão de conexão à rede (Objetivos planejados) | EN 50549-1/-2, VDE-AR-N 4105, NTS 631, CEI 0-21, C10/11, NRS 097-2-1, TOR, G99, IEC 62116, IEC 61727, MEA, PEA, etc. | ||
| Norma de segurança/EMC | IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4 | ||
| Interface de comunicação | Standard: Wi-Fi + Bluetooth, CAN-BMS × 1, CAN-Parallel × 2, LAN, RS485-Meter, EMS-RS485×1, CAN-EMS×1, DRM, DI × 5, DO × 6; Opcional: 4G (alternativa ao Wi-Fi, o WIFI é padrão) | Standard: Wi-Fi + Bluetooth, CAN-BMS × 2, CAN-Parallel × 2, LAN, RS485-Meter, RS485, DRM, DI × 5, DO × 5; Opcional: 4G (alternativa ao Wi-Fi, o WIFI é padrão) | |
Principais Destaques
Econômico, Acessível
O empilhamento leve reduz os custos gerais do projeto
O design modular reduz o investimento inicial
Módulos Compactos para Implantação Flexível
Unidades de bateria compactas reduzem a dependência de maquinário de içamento pesado
O fácil posicionamento no local se adapta a qualquer restrição de espaço
Empilhamento Flexível, Capacidade Escalável
O empilhamento livre suporta expansão paralela de vários racks para capacidade personalizada
Inversor híbrido externo atende a diversas demandas de energia
O&M Otimizado, Manutenção Eficiente
O layout independente permite o rápido isolamento/substituição de unidades defeituosas
O resfriamento a ar em camadas simplifica a inspeção e a desmontagem da unidade
