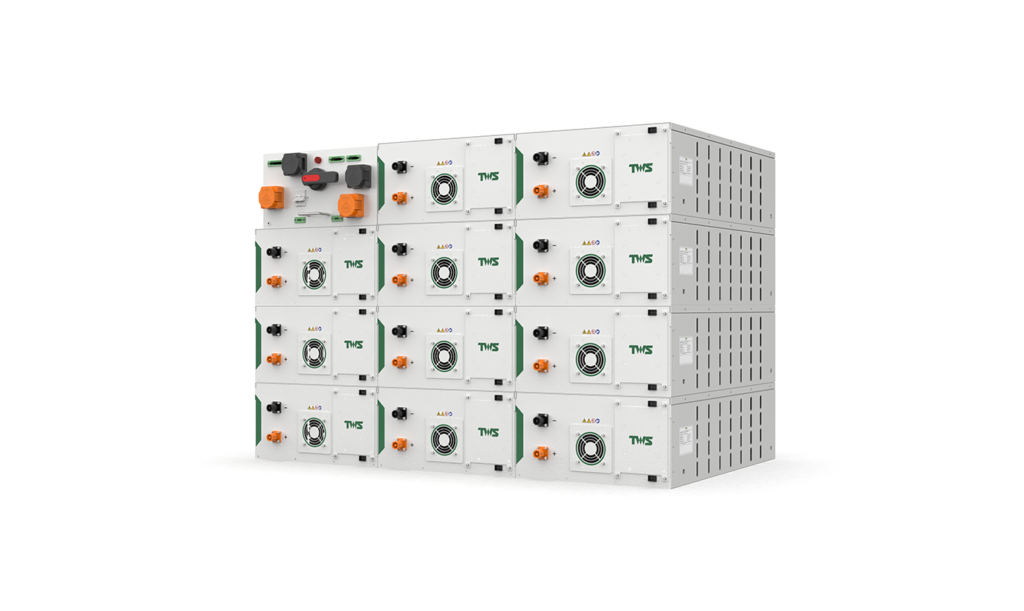

معاملات الحامل
معاملات الحامل
| فيت-110 | فيت-160 | فيت-200 | |
| نوع الخلية | إل إف بي 314 أمبير-ساعة | ||
| تكوين الحزمة | 1P16S | ||
| الجهد المقنن للحزمة | ٥١.٢ فولت | ||
| أبعاد العبوة (العرض × الارتفاع × العمق) | ٤٤٥ مم * ٨٠٨٫٥ مم * ٢٢٧٫٥ مم | ||
| سعة الحقيبة | ١٦.٠٧ كيلوواط ساعة | ||
| كمية العبوة | 7 | 10 | 13 |
| سعة الرف | 112.53 كيلوواط ساعي | 160.76 كيلوواط ساعي | كيلوواط ساعة 208.98 |
| الجهد المقنن للحامل | 358.4 فولت | ٥١٢ فولت | ٦٦٥.٦ فولت |
| نطاق جهد الرف | 313.6 فولت ~ 397.6 فولت | 448 فولت ~ 568 فولت | 582.4 فولت ~ 738.4 فولت |
| الوزن | ٧٧٠ كجم | ١١٠٠ كجم | ١٤٣٠ كجم |
| حماية الدخول | IP20 | ||
| درجة مقاومة التآكل | C4-M | ||
| رطوبة التشغيل المحيطة | 5%~85% | ||
| درجة حرارة التشغيل المحيطة | ٠ درجة مئوية ~ ٤٥ درجة مئوية | ||
| أقصى ارتفاع تشغيلي | ≤٢٠٠٠ متر | ||
| طريقة تبريد الرفوف | التبريد بالهواء | ||
| واجهة الاتصال | الشبكة المحلية / شبكة المنطقة المحلية | ||
| بروتوكول الاتصال | CAN2.0B / Modbus TCP | ||

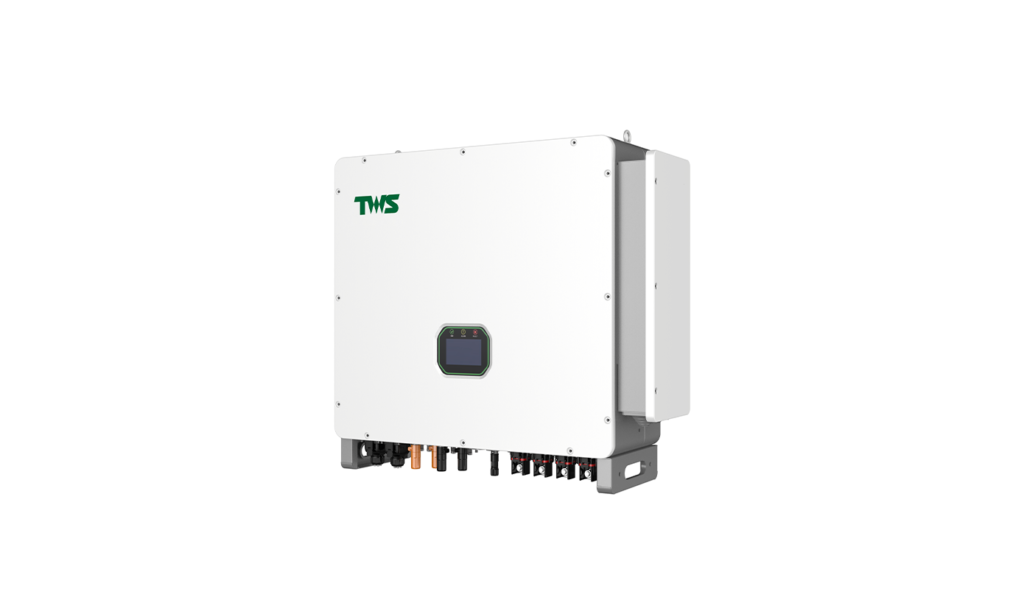

معلمات العاكس الهجين
دخل التيار المستمر (جانب الخلايا الكهروضوئية)
| فيت-110 | فيت-160 | فيت-200 | |
| الحجم الأقصى الموصى به لمصفوفة الخلايا الضوئية | ١٠٠ كيلوواط | ١٦٠ كيلوواط | ٢٠٠ كيلوواط |
| الحد الأقصى لطاقة دخل الخلايا الكهروضوئية القابلة للاستخدام | ١٠٠ كيلوواط | ١٦٠ كيلوواط | ٢٠٠ كيلوواط |
| الجهد الأقصى للدخل | ١٠٠٠ فولت | ||
| الجهد المقنن | ٦٢٠ فولت | 600 فولت | |
| جهد البدء | 180 فولت | ||
| نطاق جهد MPPT | 150V~950V | ||
| أقصى تيار دخل | 40 أمبير × 4 / 40 أمبير × 6 | 42A × 10 | 42A × 10 |
| الحد الأقصى لتيار الدائرة القصيرة | 60 أمبير × 4 / 60 أمبير × 6 | ٦٠ أمبير × ١٠ | ٦٠ أمبير × ١٠ |
| عدد متتبعات نقطة القدرة القصوى (MPPT) / الحد الأقصى لسلاسل الدخل | ٤ نقاط تتبع نقطة القدرة القصوى (MPPT) / ٨ سلاسل | 10 متتبع نقطة القدرة القصوى / 20 سلسلة | |
معلمات البطارية
| فيت-110 | فيت-160 | فيت-200 | |
| نوع البطارية | LFP | ||
| نطاق جهد البطارية | 150V~950V | ١٨٠ فولت ~ ٩٥٠ فولت | |
| أقصى تيار للشحن/التفريغ | ١٦٠ أمبير / ٨٠ أمبير × ٢ | ٢٠٠ أمبير / ١٠٠ أمبير + ١٠٠ أمبير | |
| عدد منافذ البطارية | 1 / 2 | ||
| أقصى تيار شحن/تفريغ لكل منفذ | 160 أمبير / 80 أمبير | ٢٠٠ أمبير / ١٠٠ أمبير | |
| الاتصال | كان / آر إس 485 | ||
مخرج تيار متردد (طوارئ)
| فيت-110 | فيت-160 | فيت-200 | |
| قدرة الدخل المقدرة | ٥٠ كيلوواط | ٨٠ كيلوواط | ١٠٠ كيلوواط |
| الحد الأقصى للقدرة الظاهرية الخرج | 1.5 ضعف القدرة المقدرة، 10 ثوانٍ؛ 1.6 ضعف القدرة المقدرة، 0.2 ثانية | 1.6 مرة من القدرة المقدرة؛ ضعف القدرة المقدرة، 0.2 ثانية | |
| وقت مفتاح الطوارئ | أقل من 10 ملي ثانية | ||
| جهد الخرج المقدر | 380 فولت / 400 فولت / 415 فولت، 3 أطوار 4 أسلاك | ||
| التردد المقدر | 50 هرتز/60 هرتز | ||
| THDu (حم الحمل الخطي) | <3% | <2% | |
تيار متردد (جهة الشبكة)
| فيت-110 | فيت-160 | فيت-200 | |
| أقصى تيار دخل | 182.3A | 243.1A | 300 أمبير |
دخل التيار المتردد (مولد الكهرباء)
| فيت-110 | فيت-160 | فيت-200 | |
| جهد الدخل المقنن | 380 فولت / 400 فولت / 415 فولت، 3 أطوار 4 أسلاك | ||
| تردد الدخل المقنن | 50 هرتز/60 هرتز | ||
الخرج المتناوب (جانب الشبكة)
| فيت-110 | فيت-160 | فيت-200 | |
| قدرة الدخل المقدرة | ٥٠ كيلوواط | ٨٠ كيلوواط | ١٠٠ كيلوواط |
| الحد الأقصى للقدرة الظاهرية الخرج | ٥٥ كيلو فولت أمبير | 88 كيلو فولت أمبير | 110 كيلو فولت أمبير |
| الجهد المقنن للشبكة | 380 فولت / 400 فولت / 415 فولت، 3 أطوار 4 أسلاك | ||
| تردد الشبكة المقنن | 50 هرتز/60 هرتز | ||
| تيار الخرج المقنن للشبكة | 76أ / 72.2أ / 69.6أ | 121.5A / 115.5A / 111.3A | 151.9A / 144.3A / 139.1A |
| معامل القدرة | >٠.٩٩ (١ رائد ~ ١ تابع) | >0.99 (0.8 متقدمة ~ 0.8 متأخرة) | |
| إجمالي التشوه الهاتشري | <3% (الحمل الخطي < 1.5%) | <2% | |
كَفَاءَة
| فيت-110 | فيت-160 | فيت-200 | |
| أقصى كفاءة | 98% | 97.8% | |
المواصفات العامة
| فيت-110 | فيت-160 | فيت-200 | |
| الأبعاد (العرض × الارتفاع × العمق) | ٦٠٠ مم × ٩٧٠ مم × ٢٩٠ مم | ٩٧١٫٥ مم × ٨٨٠ مم × ٣١١ مم | |
| الوزن | ٩٦ كجم | <١٥٠ كجم | |
| طوبولوجيا | بدون محول | ||
| درجة حرارة التشغيل المحيطة | -40°C~60°C (يتم تخفيض القدرة فوق 45°C) | من -40 درجة مئوية إلى 60 درجة مئوية (مع خفض التصنيف فوق 50 درجة مئوية) | |
| الرطوبة النسبية | 0%~95% RH | 0%~100% RH | |
| حماية الدخول | IP66 | ||
| طريقة التبريد | تبريد هواء ذكي | ||
| أقصى ارتفاع تشغيلي | 4000 متر (يتم تخفيض السعة فوق 2000 متر) | 4000 متر (يتم تخفيض القدرة فوق 3000 متر) | |
| معيار الربط بالشبكة | EN 50549-1&2/EN 50549-10، VDE-AR-N 4105، NTS 631، CEI 0-21، C10/11، NRS 097-2-1، TOR، G99، IEC 62116، IEC 61727، MEA، PEA، إلخ.* | ||
| معيار السلامة والتوافق الكهرومغناطيسي | IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4 | ||
| واجهة الاتصال | المعيار: Wi-Fi + بلوتوث، CAN-BMS×1، CAN-Parallel×2، LAN، عداد RS485، EMS-RS485×1، CAN-EMS×1، DRM، مدخلات رقمية×5، مخرجات رقمية×6 اختياري: الجيل الرابع 4G (بديل لشبكة الواي فاي، الواي فاي هو الافتراضي) | قياسي: WiFi + بلوتوث، CAN-BMS×2، CAN-Parallel×2، شبكة محلية (LAN)، عداد RS485، RS485، DRM، مدخلات رقمية DI×5، مخرجات رقمية DO×5 اختياري: الجيل الرابع 4G (بديل لشبكة الواي فاي، الواي فاي هو الافتراضي) | |
| معايير الشهادة المدرجة في هذا العمود هي أهداف مجهّزة. لمعرفة وقت الشهادة المحدد، يرجى استشارة الفريق المحلي. | |||
أبرز النقاط
فعال من حيث التكلفة، صديق للميزانية
الرصف الخفيف يقلل من التكاليف الإجمالية للمشروع
التصميم المعياري يقلل الاستثمار الأولي
وحدات مدمجة لن نشر مرن
وحدات البطاريات المدمجة تقلل الاعتماد على آليات الرفع الثقيلة
تحديد المواقع السهل في الموقع يتكيف مع أي قيود في المساحة
تكديس مرن، سعة قابلة للتوسيع
الدعم التراكمي الحر يدعم التوسع المتوازي متعدد الخزائن لتوفير سعة مخصصة
محول هجين خارجي يناسب متطلبات الطاقة المتنوعة
إدارة تشغيل وصيانة مبسطة، وصيانة فعالة
التخطيط المستقل يتيح عزل أو استبدال الوحدات المعطلة بسرعة
التبريد الهوائي متعدد الطبقات يسهل عملية الفحص وفك الوحدات
